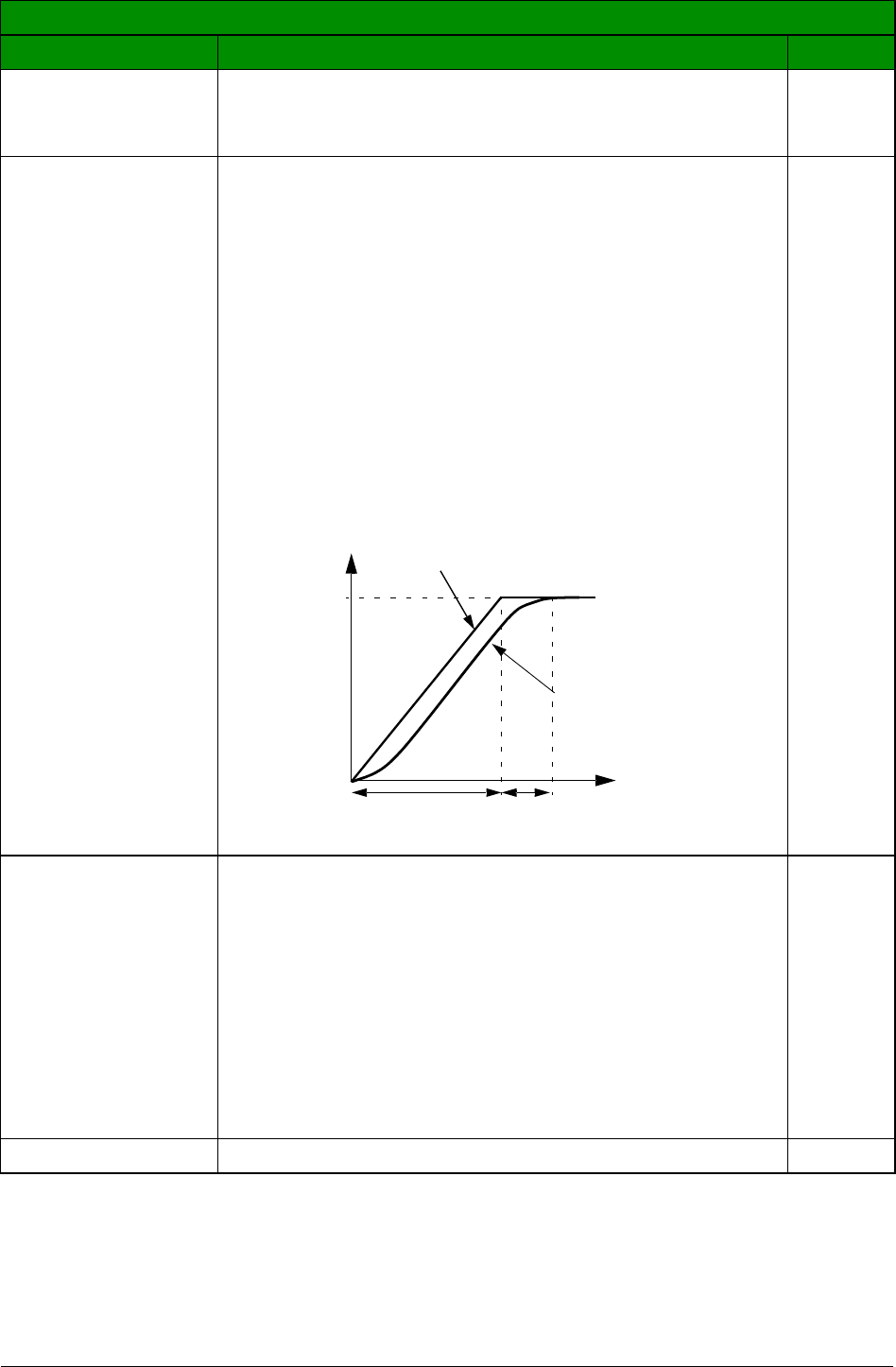

Istwertsignale und Parameter 251

2204 RAMPENFOR

M 1

Auswahl der Form der Beschleunigungs-

/Verzögerungsrampe 1. Die Funktion ist bei Nothalt und

Jogging deaktiviert.

0,0 =

LINEAR

0,0 = LINEAR

0.1…1000.0 s

0.0: Lineare Rampe. Geeignet für eine stetige

Beschleunigung oder Verzögerung und für langsame

Rampen.

0,1 … 1000,0 s: Die Rampe ist S-förmig. S-förmige Rampen

eignen sich besonders für Fördereinrichtungen mit

empfindlichen Lasten oder für andere Anwendungen, bei

denen ein gleichmäßiger Übergang von einer

Geschwindigkeit zur anderen erforderlich ist. Die S-Kurve

besteht aus symmetrischen Kurven an beiden Enden der

Rampe und einem linearen Teil dazwischen.

1 = 0.1 s

2205 BESCHL ZEIT

Einstellung der Beschleunigungszeit 2, d.h. die Zeit in der

die Drehzahl von Null auf den mit Parameter 2008

MAXIMUM FREQ (bei Skalarregelung) / 2002 Maximal-

Drehzahl (bei Vektorregelung) eingestellten Wert

beschleunigt. Der Regelungsmodus wird mit Parameter

9904 MOTOR REGELMODUS eingestellt.

Siehe Parameter 2202 BESCHL ZEIT 1.

Die Beschleunigungszeit 2 wird auch als Jogging-

Beschleunigungszeit verwendet. Siehe Parameter 1010

JOGGING AUSWAHL.

60.0 s

0.0…1800.0 s Zeit 1 = 0.1 s

Alle Parameter

Nr. Name/Wert Beschreibung Def/FbEq

Lineare Rampe: Par. 2204 = 0 s

S-förmige Rampe:

Par. 2204 > 0 s

Faustregel:

Das geeignete Verhältnis zwischen Zeit/Rampenform und

Zeit/Beschleunigungsrampe beträgt 1/5.

Par. 2204Par. 2202

Max

Drehzahl
